B Type (무여작동형)

•

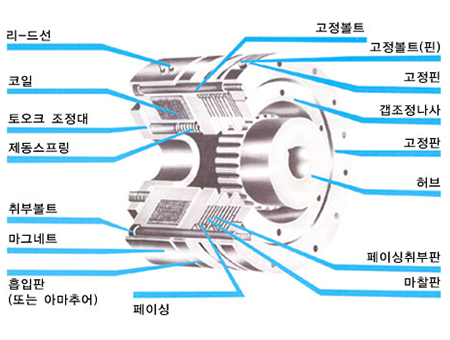

  기본구조 및 명칭

  • 이미지 참고

  적용제품

  • DB, DBA형

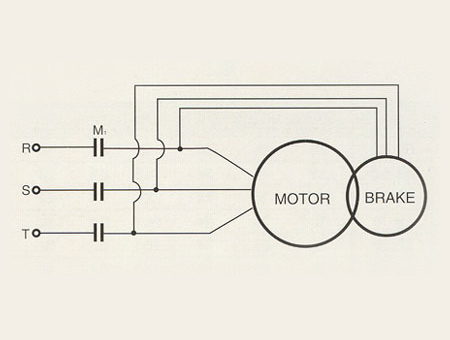

• 결선도

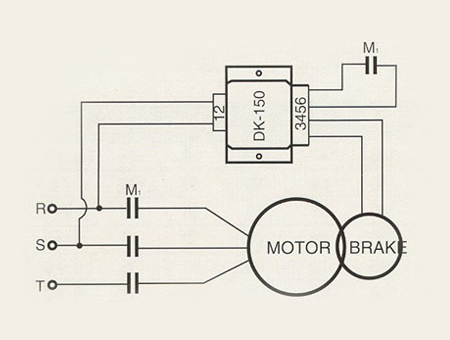

  IN PUT D.C (DKDB DKDBB)



  IN PUT D.C (DKDB DKDBB)

DB형 단판식 브레이크

[세부사양 보기]

DB
형식	DB형(단판식)

특징

• - 단ㆍ다판 방식으로 구조가 간단하며 고장발생이 거의 없습니다.
  - 볼트로서 간단히 고정되며 취급이 용이합니다.
  - 네트로서 GAP 조절이 가능합니다.
  - TORQUE 조정이 가능합니다.
  - 수직운동 기계에 적합합니다.
  - 부피가 적기 때문에 협소한 장소에 적합한 안전 BRAKE입니다.

사양

DB형 다판식 브레이크

[세부사양 보기]

DB형 1.0~90
형식	DB형(다판식)

특징

• - 전원을 모터 입력선에 병렬로 연결하여 사용하므로 전원장치가 필요없습니다.
  - 잔류자기가 전혀 없으므로 대용량일때도 신속한 응답을 얻을 수 있습니다.
  - 강력한 스프링에 의하여 정정시에도 정확히 제동되므로 안전브레이크로 적합합니다.
  - 건식 다판식으로 큰 제동 TORQUE를 얻을 수 있으며 정확한 제동이 필요시 적당합니다.
  - TORQUE의 조정이 간단합니다.
  - 모터에 취부가 간단하며 보수가 용이합니다.
  - 수직(상ㆍ하)운동기계에 적합합니다. (예 : HOIST)


사양

DBA형 브레이크

[세부사양 보기]

DBA형 단판식:0.5~6.0 다판식:6.0~ 50
형식	DBA형(단판식)	DBA형(다판식)

특징

• - 전원을 모니터 입력식에 병렬로 연결하여 사용하므로 전원장치가 필요 없습니다.
  - 잔류자가기가 전혀 없으므로 신속한 응답을 얻을 수 있습니다.
  - 강력한 스프링에 의하여 정전시에도 정확히 제동되므로 안전브레이크로 적합합니다.
  - 건식 다판식으로 큰 제동 TORQUE를 얻을 수 있어며 정확한 제동이 필요시 적당합니다.
  - TORQUE의 조정이 간단합니다.
  - 모터에 취부가 간단하며 보수가 용이합니다.
  - 수직(상ㆍ하)운동기계에 적합합니다. (예 : HOIST)


사양
