BRAKE (브레이크)

• 브레이크는 여자 작동형과 무여자 작동형 두종류로 구분되고 있다.
  여자 작동형은 코일에 전류가 통전되면 요크가 여자되어 아마추어를 흡인하여 LINING과 접촉되어 그 마찰력에 의하여 회전체를 제동 시키는 브레이크이다. 무여자 작동형은 코일에 전류가 통전되면 요크가 여자되어 아마추어를 흡연하여 마찰판과 페이씽간의 간격이 생기므로 페이씽이 자유로운 상태가 된다.
  이때 제동력은 상실하고 전류가 차단도면 요크는 자력을 상실하고 제동스프링에 의하여 아마추어를 마찰판과 페이씽을 압축시켜 제동되는 안전용 브레이크이다.

CLUTCH (클러치)

• 클러치는 코일에 전류가 흐르면 요크가 여자되며 로타를 자화시켜 아마추어를 흡연하여 아마추어와 페이씽이 접촉하여 그 마찰력에 의하여 소동측으로 부터 피동측에 동력을 전달 또는 차단하는 것이 클러치이다.

클러치ㆍ브레이크의 특성

• 전자 클러치ㆍ브레이크의 동작 특성은 그림에 표시 한것과 같다.
  [그림-1]은 여자작동형의 클러치 동작 특성이고 [그림-2]이는 무여자 작동형의 브레이크 동작 특성을 표시한 것이다.

•

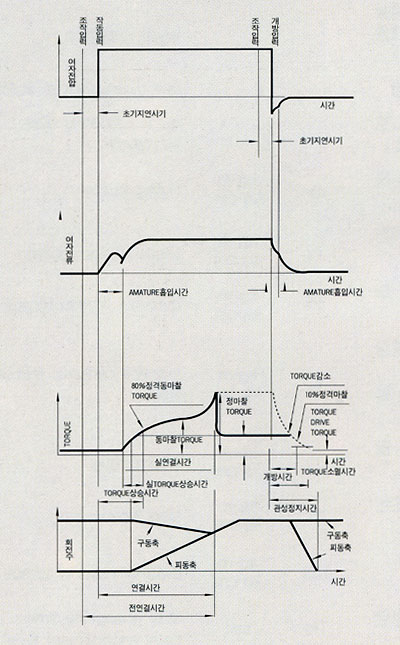

  [그림-1] 여자작동형 클러치 동작특성 (A-Type)

•

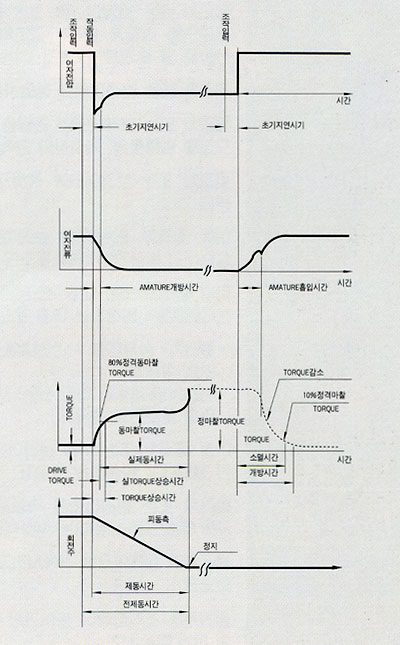

  [그림-2] 여자작동형 클러치 동작특성 (B-Type)
