전자브레이크 세부사양

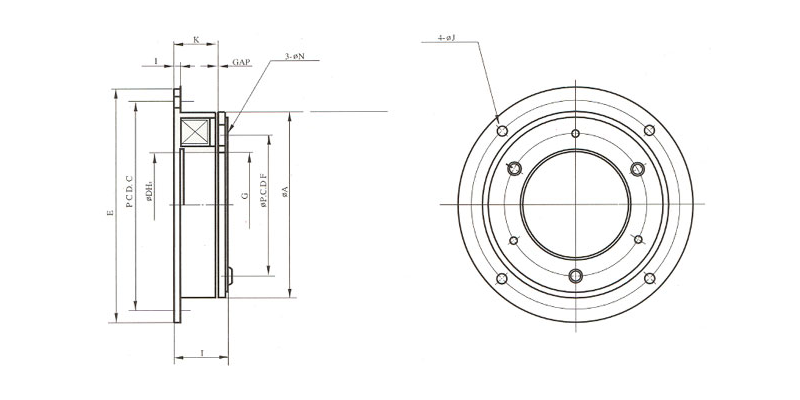

  • FB 전자브레이크

  • 형 식 GAP A C D E F G I J K L N
    FB 0.5 0.2 63 72 35 80 46 34 2 5 18 22 3.1
    FB 1.0 0.2 80 90 42 100 60 41 2 6 20 24.5 7.1
    FB 2.0 0.2 100 112 52 125 76 51 3 7 22 28 7.1
    FB 4.0 0.3 125 137 62 150 92 61 4 7 24 31 8.1
    FB 6.0 0.3 137 150 65 165 105 64 4 7 23 33.5 8.8
    FB 8.0 0.5 160 175 80 190 120 79 4 9 26 35 8.8
    FB 13 0.5 180 195 105 210 147 99 5 9 30 41.5 12
    FB 16 0.5 200 215 100 230 158 105 5 9 32 43.5 10.2
    FB 19 0.5 216 235 110 250 158 109 6 9 34 48 10.2
    좌우로 스크롤 하세요.

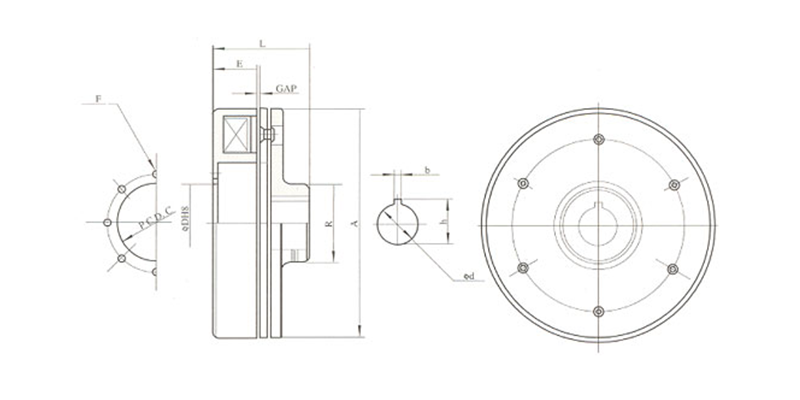

  • FBU 전자브레이크

  • 형 식 GAP 보스경
    dH2    		 키홈
    (bE9×h+0.1)    		 A C D E H I J K L
    FBU 0.5 0.2 14.5 5×16.8 63 72 35 80 15 2 5 18 25.5
    FBU 1.0 0.2 14.5 5×16.8 80 90 42 100 20 2 6 20 28.5
    FBU 2.0 0.2 16.5 5×18.8 100 112 52 125 25 3 7 22 33
    FBU 4.0 0.3 19.5 5×21.8 125 137 62 150 30 4 7 24 37
    FBU 6.0 0.3 24.5 7×27.5 137 150 65 165 34 4 7 23 40.5
    FBU 8.0 0.5 24.5 7×27.5 160 175 80 190 38 4 9 26 42
    FBU 13 0.5 29.5 7×32.5 180 195 105 210 45 5 9 30 50.5
    FBU 16 0.5 29.5 7×32.5 200 215 100 230 45 5 9 32 54.5
    FBU 19 0.5 34.5 10×37.8 216 235 110 250 50 6 9 34 59
    좌우로 스크롤 하세요.

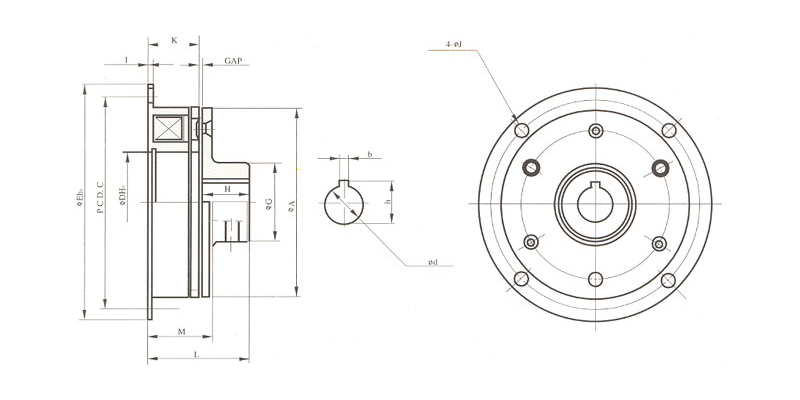

  • FBZ 전자브레이크

  • 형 식 GAP 보스경
    dH2    		 키홈
    (bE9×h+0.1)    		 A C D E G H I J K L M
    FBZ 0.5 0.2 14.5 5×16.8 63 72 35 80 26 15 2 5 18 25.5 25.5
    FBZ 1.0 0.2 14.5 5×16.8 80 90 42 100 31 20 2 6 20 28.5 28.5
    FBZ 2.0 0.2 16.5 5×18.8 100 112 52 125 41 25 3 7 22 33 33
    FBZ 4.0 0.3 19.5 5×21.8 125 137 62 150 49 30 4 7 24 37 37
    FBZ 6.0 0.3 24.5 7×27.5 137 150 65 165 65 34 4 7 23 40.5 40.5
    FBZ 8.0 0.5 24.5 7×27.5 160 175 80 190 65 38 4 9 26 42 42
    FBZ 13 0.5 29.5 7×32.5 180 195 105 210 65 45 5 9 30 50.5 50.5
    FBZ 16 0.5 29.5 7×32.5 200 215 100 230 83 45 5 9 32 54.5 54.5
    FBZ 19 0.5 34.5 10×37.8 216 235 110 250 83 50 6 9 34 59 59
    좌우로 스크롤 하세요.

  • EB 전자브레이크

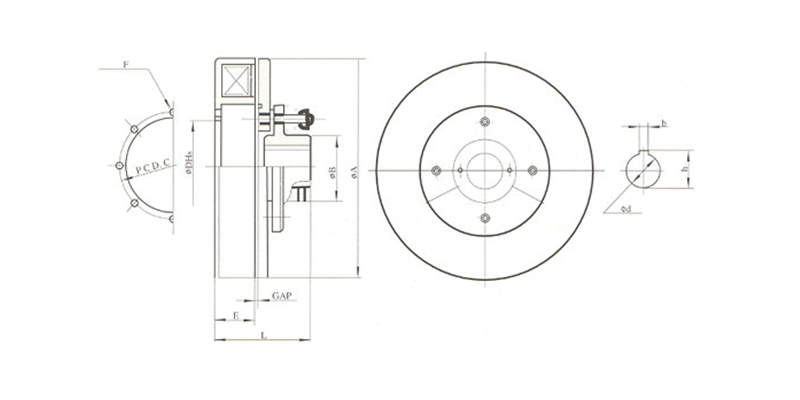

    [그림-1]

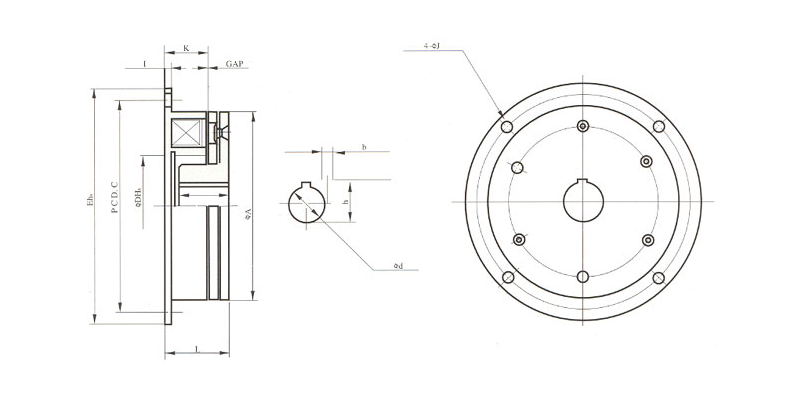

    [그림-2]

  • 형 식 정마찰 소비
    전력     		전압
    DC-V     		저항
    Ω     		GAP 보스경
    dH7     		키홈
    bE9×h+0.1    		 형
    A B C D E F L
    그림1 EB 4.0 2.0 12 24 48 0.3 18 5×20.5 128 41 60.5 50 26 6-5 62
    EB 8.0 0.8 16 24 35.8 0.3 28 7×31.3 160 65 68 50 30 6-6.5 85
    EB 13 13 18 24 32 0.3 28 7×31.3 180 65 83 65 30 6-6.5 85
    EB 16 16 20 24 28.9 0.3 30 7×33.3 200 65 85 70 30 6-9 90
    EB 20 20 27 24 26.1 0.3 32 10×35.5 216 70 108 89 36 6-9 96
    그림2 EB 40 40 32 90 23.1 0.4 42 12×45.5 258 100 156 136.5 37 6-9 100
    EB 70 70 48 90 16.4 0.5 50 12×53.5 325 105 182 162 45 6-9 110
    EB 100 100 94 90 11.8 0.5 60 15×65 400 150 248 228.6 45 6-9 120
    EB 160 160 120 90 9.4 0.6 70 18×76 480 160 310 280 50 8-9 144
    좌우로 스크롤 하세요.
